Mga stepped counterunk cylinder magnet

Home / Mga produkto / Neodymium Magnet Countersunk / Mga stepped counterunk cylinder magnet
  • Mga stepped counterunk cylinder magnet

Neodymium Magnet Countersunk

  • Mga stepped counterunk cylinder magnet

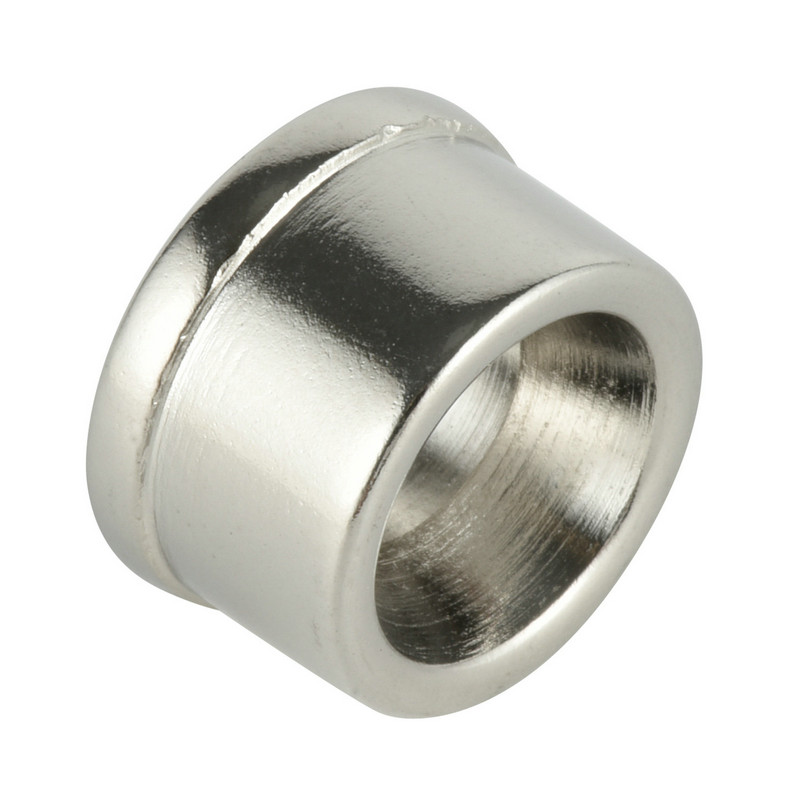

Mga stepped counterunk cylinder magnet

Hugis at laki:

Ang mga stepped counterunk cylinder magnet ay cylindrical sa hugis, ngunit hindi ganap na uniporme, ngunit sa halip ay ipakita ang isang stepped na disenyo. Ang isang dulo ay mas makapal, ang iba pang dulo ay mas payat, at ang gitnang bahagi ay maayos na paglilipat upang makabuo ng isang maliit na uka. Sa mga tuntunin ng laki, ang pangkalahatang taas at diameter ng magnet ay maingat na idinisenyo upang matiyak na madali itong umangkop sa iba't ibang mga sitwasyon ng aplikasyon.

Ang tiyak na laki ay maaaring ipasadya ayon sa mga pangangailangan ng customer.

Counter-Sunk Design:

Ang isang dulo ng magnet ay nagpatibay ng isang disenyo ng countersunk, na nagpapahintulot sa magnet na magkasya nang mas malapit sa ibabaw ng bagay kapag naka -install, binabawasan ang epekto ng nakataas na bahagi sa kapaligiran ng paggamit, at ginagawang mas matatag ang magnet sa panahon ng koneksyon at proseso ng pag -aayos, at hindi madaling mahulog o iling.

Mga Detalye:

Ang ibabaw ng magnet ay makinis at walang kamali -mali, na walang malinaw na mga gasgas o pagkalumbay. Ginagawa ng stepped na disenyo ang magnet na mas layered na biswal, at pinatataas din ang lugar ng contact nito sa iba pang mga bagay, sa gayon ay mapapabuti ang katatagan ng magnetic force.

Materyal

Ang mga stepped counterunk cylinder magnet ay gawa sa de-kalidad na neodymium iron boron (NDFEB) magnetic material. Ang NDFEB ay may mahusay na mga katangian tulad ng mataas na remanence, mataas na pamimilit at mataas na produkto ng magnetic energy. Ang mga magnet ng NDFEB ay hindi lamang may malakas na lakas ng magnetic, ngunit mayroon ding mahusay na mga mekanikal na katangian at paglaban ng kaagnasan, na maaaring matugunan ang mga kinakailangan sa paggamit sa iba't ibang mga kumplikadong kapaligiran.

Proseso ng Paggawa

Ginagawa ito gamit ang advanced na pulbos na metallurgy at teknolohiyang sintering. Sa panahon ng proseso ng paggawa, sumasailalim ito ng maraming mga proseso ng pinong pagproseso at mahigpit na kontrol ng kalidad upang matiyak ang dimensional na kawastuhan, pagkakapare -pareho ng hugis at magnetic na katatagan ng produkto.

Magnetic na mga katangian at katatagan

Magnetic Properties

Ang produktong ito ay may mahusay na mga katangian ng magnetic, tulad ng mataas na produkto ng magnetic enerhiya, mataas na remanence at mataas na pamimilit. Ang mga parameter ng magnetic na ito ay tumutukoy sa pang -akit at katatagan ng magnet, na maaaring matugunan ang mga pangangailangan ng iba't ibang mga sitwasyon ng aplikasyon.

Katatagan

Ang magnet ay maaaring mapanatili ang matatag na mga katangian ng magnetic sa panahon ng paggamit at hindi madaling maistorbo ng panlabas na kapaligiran. Sa mataas na temperatura, mahalumigmig o lubos na kinakaing unti -unting mga kapaligiran, ang magnet ay maaari pa ring mapanatili ang orihinal na lakas at hugis ng magnet, at walang malinaw na demagnetization o pagpapapangit.

Pagtatanong

Paglalarawan ng Produkto:

Ipakita ang mga produkto

Surface Coating & Corrosoin Resistance

Nikel (ni-cu-ni) Zinc (Zn) Itim na epoxy Ginto

I -type Kulay Kapal ng kalupkop Nagtatrabaho
Temperatura 		Kalamangan at angkop Paglaban sa Salt Spray
Nickel (Nicuni) pilak 20-30 um ≤200 Mataas na paglaban sa oksihenasyon, mahusay na glossiness, matatag na pagganap, mahabang buhay ng serbisyo > 72 oras
Zinc (Zn) asul na puti 10-20 um ≤160 Angkop para sa mababang mga kinakailangan para sa hitsura ng ibabaw at paglaban sa oksihenasyon > 48 oras
Epoxy Itim 10-30 um ≤120 Angkop para sa mataas na anti-corrosion at mahigpit na kapaligiran sa atmospera > 96 oras
Ginto Ginto 5-30 um ≤200 Angkop para sa mga accessories sa dekorasyon, kahon ng regalo atbp. > 24 oras

Tolerance

Karaniwang produkto D.Od ID L W H
<5mm ± 0.1mm ± 0.1mm ± 0.1mm ± 0.1mm ± 0.1mm
<10mm ± 0.1mm ± 0.1mm ± 0.1mm ± 0.1mm ± 0.1mm
<20mm ± 0.1mm ± 0.1mm ± 0.1mm ± 0.1mm ± 0.1mm
<50mm ± 0.1mm ± 0.1mm ± 0.1mm ± 0.1mm ± 0.1mm
<100mm ± 0.15mm ± 0.15mm ± 0.15mm ± 0.15mm ± 0.15mm
> 100mm ± 0.2mm ± 0.2mm ± 0.2mm ± 0.2mm ± 0.2mm

Direksyon ng magnetization

DISC & CYLINDER-through kapal Diameter ng Disc at Cylinder-through Spheres- sa pamamagitan ng diameter

Mga pole sa mga patag na ibabaw

Mga pole sa gilid na ibabaw

I-block ang kapal I-block ang haba Arko- sa pamamagitan ng diamter

Mga pole sa mas malaking patag na ibabaw

Mga pole sa mas maliit na mga patag na ibabaw

Mga pole sa labas at mga mukha sa loob

Arc- sa pamamagitan ng haba Singsing- sa pamamagitan ng mga ibabaw Singsing- sa pamamagitan ng mga ibabaw

Mga pole sa labas at mga mukha sa loob

Planar octupole magnetization

Planar quadrupole magnetization

Sintered ndfeb magnetic properties

Grado Remanence Coercive Force Intrinsic coercivity Pinakamataas na enerhiya Working≤
BR (kg) Br (t) HCB
(Koe) 		HCB
(Ka/m) 		HCJ
(Koe) 		HCJ
(Ka/m) 		(BH) Max (MgOE) (BH) Max
(KJ/ M) 		℃
Max Min Max Min
N35 ≥11.8 ≥1.18 ≥10.8 ≥860 ≥12 ≥960 37 33 295 263 N ≤80
N38 ≥12.3 ≥1.23 ≥10.8 ≥860 ≥12 ≥960 39 36 310 287
N40 ≥12.7 ≥1.27 ≥11.0 ≥876 ≥12 ≥960 41 38 327 302
N42 ≥13.0 ≥1.30 ≥11.0 ≥876 ≥12 ≥960 43 40 343 320
N45 ≥13.3 ≥1.33 ≥11.0 ≥876 ≥12 ≥960 46 42 366 335
N48 ≥13.7 ≥1.37 ≥10.5 ≥836 ≥12 ≥960 49 45 390 358
N50 ≥14.0 ≥1.40 ≥10.5 ≥836 ≥12 ≥960 51 47 406 374
N52 ≥14.2 ≥1.42 ≥10.5 ≥836 ≥12 ≥960 53 49 422 390
N54 ≥14.4 ≥1.44 ≥10.5 ≥836 ≥11 ≥876 55 51 438 406
N35m ≥11.8 ≥1.18 ≥10.8 ≥860 ≥14 ≥1114 37 33 295 263 M ≤100
N38M ≥12.3 ≥1.23 ≥11.0 ≥876 ≥14 ≥1114 39 36 310 287
N40M ≥12.7 ≥1.27 ≥11.5 ≥915 ≥14 ≥1114 41 38 327 302
N42M ≥13.0 ≥1.30 ≥11.8 ≥939 ≥14 ≥1114 43 40 343 320
N45m ≥13.3 ≥1.33 ≥12.0 ≥956 ≥14 ≥1114 46 42 366 335
N48M ≥13.7 ≥1.37 ≥12.2 ≥972 ≥14 ≥1114 49 45 390 358
N50M ≥14.0 ≥1.40 ≥12.5 ≥995 ≥14 ≥1114 51 47 406 374
N52M ≥14.2 ≥1.42 ≥12.5 ≥995 ≥14 ≥1114 53 49 422 390
N33H ≥11.4 ≥1.14 ≥10.6 ≥844 ≥17 ≥1350 35 31 279 247 H ≤120
N35h ≥11.8 ≥1.18 ≥10.8 ≥860 ≥17 ≥1350 37 33 295 263
N38H ≥12.3 ≥1.23 ≥11.0 ≥876 ≥17 ≥1350 39 36 310 287
N40H ≥12.7 ≥1.27 ≥11.5 ≥916 ≥17 ≥1350 41 38 327 302
N42H ≥13.0 ≥1.30 ≥11.8 ≥940 ≥17 ≥1350 43 40 343 320
N45h ≥13.3 ≥1.33 ≥12.0 ≥955 ≥17 ≥1350 46 42 366 335
N48H ≥13.6 ≥1.36 ≥12.2 ≥971 ≥17 ≥1350 49 45 390 358
N50H ≥14 ≥1.4 ≥12.5 ≥995 ≥17 ≥1350 51 47 406 374
N52H ≥14.3 ≥1.43 ≥12.5 ≥995 ≥17 ≥1350 53 49 422 390
N33sh ≥11.4 ≥1.14 ≥10.6 ≥844 ≥20 ≥1592 35 31 279 247 Sh ≤150
N35sh ≥11.8 ≥1.18 ≥10.8 ≥860 ≥20 ≥1592 37 33 295 263
N38sh ≥12.3 ≥1.23 ≥11.0 ≥876 ≥20 ≥1592 39 36 310 287
N40SH ≥12.6 ≥1.26 ≥11.5 ≥916 ≥20 ≥1592 41 38 327 302
N42sh ≥12.9 ≥1.29 ≥11.8 ≥940 ≥20 ≥1592 43 40 343 320
N45sh ≥13.2 ≥1.32 ≥12.0 ≥955 ≥20 ≥1592 46 42 366 335
N48sh ≥13.6 ≥1.36 ≥12.2 ≥971 ≥20 ≥1592 49 45 390 358
N50SH ≥14 ≥1.4 ≥12.5 ≥995 ≥20 ≥1592 51 47 406 374
N33uh ≥11.4 ≥1.14 ≥10.6 ≥844 ≥25 ≥1990 35 31 279 247 Uh ≤180
N35UH ≥11.8 ≥1.18 ≥10.8 ≥860 ≥25 ≥1990 37 33 295 263
N38uh ≥12.3 ≥1.23 ≥11.0 ≥876 ≥25 ≥1990 39 36 310 287
N40UH ≥12.6 ≥1.26 ≥11.5 ≥916 ≥25 ≥1990 41 38 327 302
N42UH ≥12.9 ≥1.29 ≥11.8 ≥940 ≥25 ≥1990 43 40 343 320
N45UH ≥13.2 ≥1.32 ≥12.0 ≥955 ≥25 ≥1990 46 42 366 335
N48UH ≥13.6 ≥1.36 ≥12.2 ≥971 ≥25 ≥1990 49 45 390 358
N28eh ≥10.4 ≥1.04 ≥9.50 ≥756 ≥30 ≥2388 30 26 239 207 Eh ≤200
N30eh ≥10.8 ≥1.08 ≥9.50 ≥756 ≥30 ≥2388 32 28 255 223
N33eh ≥11.4 ≥1.14 ≥10.6 ≥844 ≥30 ≥2388 35 31 279 247
N35eh ≥11.8 ≥1.18 ≥10.8 ≥860 ≥30 ≥2388 37 33 295 263
N38eh ≥12.3 ≥1.23 ≥11.0 ≥876 ≥30 ≥2388 39 36 310 287
N40eh ≥12.6 ≥1.26 ≥11.5 ≥916 ≥30 ≥2388 41 38 327 302
N42eh ≥12.9 ≥1.29 ≥11.8 ≥940 ≥30 ≥2388 43 41 343 320
N45eh ≥13.2 ≥1.32 ≥12.0 ≥955 ≥30 ≥2388 46 42 366 335
N30th ≥10.8 ≥1.08 ≥9.50 ≥756 ≥35 ≥2786 32 28 255 223 Th ≤220
N33th ≥11.4 ≥1.14 ≥10.6 ≥844 ≥35 ≥2786 35 31 279 247
N35th ≥11.8 ≥1.18 ≥11.0 ≥876 ≥35 ≥2786 37 33 295 263
N38th ≥12.2 ≥1.22 ≥11.0 ≥876 ≥33 ≥2627 39 36 310 287
Mga Paalala ： Ang maximum na temperatura ng pagtatrabaho ay nakasalalay sa hugis, laki, at patong ng magnet, ang pinakamataas na temperatura ng pagtatrabaho sa talahanayan ay ang data ng pagsubok para sa karaniwang sample.
