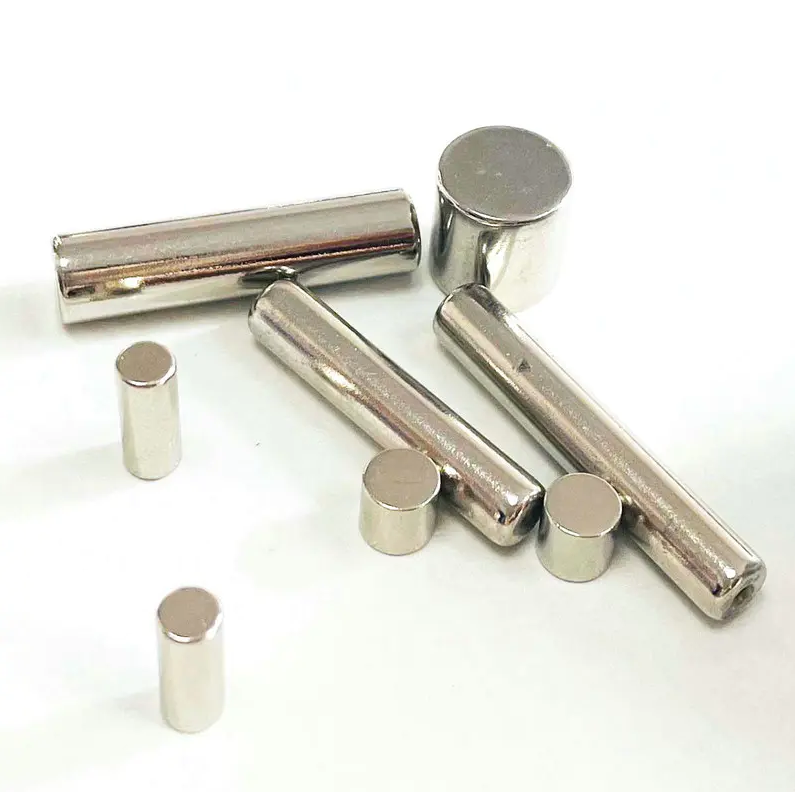

Neodymium cylinder magnets - bakit napakalakas ng mga ito?

Neodymium cylinder magnets ay napakalakas dahil ang mga ito ay ginawa mula sa isang neodymium-iron-boron (NdFeB) na haluang metal — ang pinakamalakas na permanenteng magnet na materyal na natuklasan . Ang kanilang cylindrical geometry ay tumutuon sa magnetic flux kasama ang isang solong axis, at ang kanilang mataas na coercivity ay nagsisiguro na ang field ay nananatiling matatag kahit na sa ilalim ng mekanikal na stress o magkasalungat na magnetic forces. Sa madaling salita, ang materyal at ang hugis ay nagtutulungan upang makagawa ng magnetic strength na higit pa sa maaaring makamit ng tradisyonal na ferrite o alnico magnet.

Ang NdFeB Crystal Structure: Kung Saan Nagsisimula ang Lakas

Ang pundasyon ng a neodymium cylinder magnet Ang kapangyarihan ni ay nakasalalay sa atomic na istraktura nito. Ang mga magnet ng NdFeB ay itinayo sa paligid ng isang tetragonal na kristal na sala-sala (Nd₂Fe₁₄B), kung saan Ang mga iron atom ay nagbibigay ng pangunahing magnetic moment habang ang mga neodymium atom ay lumilikha ng napakalaking magnetocrystalline anisotropy — ibig sabihin ay mas gusto ng mga electron na ihanay sa isang partikular na axis.

Ang anisotropy na ito ay ang pangunahing pagkakaiba. Ginagawa nitong napakalakas na napakahirap na paikutin ang mga magnetic domain palayo sa kanilang gustong direksyon, na direktang nagsasalin sa mataas na coercivity (paglaban sa demagnetization). Ang mga boron atom ay nagpapatatag sa kristal na sala-sala, na pumipigil sa pagbagsak ng istruktura sa ilalim ng thermal o mekanikal na stress.

Sa paghahambing, ang mga karaniwang ferrite magnet ay may mas mababang anisotropy, kaya naman ang isang maliit na neodymium cylinder ay madaling ma-outpull ang isang ferrite block nang maraming beses sa laki nito.

Mga Pangunahing Katangian ng Magnetic: Ang Mga Bilang sa Likod ng Kapangyarihan

Tatlong masusukat na katangian ang tumutukoy sa pagganap ng magnet. Neodymium cylinder magnets nangunguna sa lahat ng tatlo:

Ang produkto ng enerhiya (BHmax) ay ang pinaka-nagsasabing figure — sinusukat nito kung gaano karaming magagamit na magnetic energy ang nakaimbak sa bawat unit volume. Ang mga grade N52 neodymium magnet ay umaabot ng hanggang 440 kJ/m³ , higit sa sampung beses kaysa sa karaniwang ferrite magnet. Ito ang dahilan kung bakit ang mga neodymium cylinder ay maaaring makabuo ng malakas na puwersa ng paghawak mula sa isang napaka-compact na katawan.

Paano Pinapalakas ng Hugis ng Silindro ang Pagganap

Ang hugis ay hindi isang passive factor — aktibong tinutukoy nito kung paano itinuturo at naka-concentrate ang magnetic flux. Ang cylindrical form ay nag-aalok ng mga tiyak na geometric na pakinabang:

Axial Flux Concentration

Kapag ang isang cylinder magnet ay na-magnetize nang axially (sa pamamagitan ng flat faces nito), ang lahat ng flux ay lalabas mula sa isang circular face at bumabalik sa kabila. Lumilikha ito ng mahigpit na nakatutok, mataas na densidad na field sa bawat poste. Isang silindro na may a ratio ng diameter-to-length na malapit sa 1:1 may posibilidad na i-maximize ang lakas ng field sa mga pole para sa isang naibigay na dami ng materyal.

Nabawasang Demagnetization Factor

Ang lahat ng mga magnet ay bumubuo ng isang panloob na demagnetizing field na gumagana laban sa kanilang sariling magnetization. Ang mga pinahabang cylinders (kung saan ang taas ay higit na lumampas sa diameter) ay may mas mababang demagnetization factor sa direksyon ng axial. Nangangahulugan ito na higit pa sa likas na magnetic energy ng magnet ang nag-aambag sa panlabas na larangan sa halip na masayang paglaban sa panloob na pagsalungat.

Radial Magnetization Option

Mga magnet ng silindro maaari ding i-magnetize sa radially, kung saan ang north pole sa curved outer surface at ang south pole sa gitna (o vice versa). Ang pagsasaayos na ito ay malawakang ginagamit sa mga de-koryenteng motor at sensor kung saan kinakailangan ang umiikot at pare-parehong radial field. Ang pabilog na simetrya ng silindro ay katangi-tanging angkop sa application na ito.

Proseso ng Paggawa: Paano Nagiging Mataas na Magnet ang Raw Alloy

Ang lakas ng isang tapos na neodymium cylinder magnet ay hindi awtomatiko — ito ay nakasalalay sa isang mahigpit na kinokontrol na proseso ng pagmamanupaktura:

1. Alloy na natutunaw at naghahagis — Ang neodymium, iron, at boron ay sama-samang tinutunaw at inihagis sa mga ingot o strip-cast sa manipis na mga natuklap upang lumikha ng isang unipormeng microstructure.
2. Paggiling hanggang pinong pulbos — Ang haluang metal ay pinulbos sa laki ng butil na humigit-kumulang 3–5 micrometer. Ang bawat particle ay perpektong isang magnetic domain, na mahalaga para sa maximum coercivity.
3. Pag-align sa isang magnetic field — Ang pulbos ay pinindot sa hugis habang ang isang malakas na panlabas na patlang ay nakahanay sa lahat ng mga kristal na palakol sa parehong direksyon. Ang hakbang na ito ay kritikal — ang mga hindi naka-align na butil ay direktang binabawasan ang huling lakas ng magnet.
4. Sintering — Ang pinindot na compact ay pinainit sa humigit-kumulang 1,000–1,100°C, na pinagsasama ang mga particle sa isang siksik at solidong katawan nang hindi natutunaw ang mga ito. Ang isang post-sinter heat treatment ay nag-o-optimize sa chemistry ng hangganan ng butil.
5. Machining at coating — Ang sintered NdFeB ay malutong at madaling kapitan ng kaagnasan. Ang mga silindro ay pinuputol sa mga tumpak na sukat at pagkatapos ay pinahiran - pinakakaraniwan sa nickel-copper-nickel o zinc - upang maprotektahan laban sa oksihenasyon.
6. Panghuling magnetization — Ang natapos na silindro ay inilalagay sa isang pulsed magnetizer na nagbabad sa materyal sa pamamagitan ng paglalagay ng field na mas malakas kaysa sa coercivity threshold, na ikinakandado ang mga domain sa permanenteng pagkakahanay.

Ang bawat hakbang ay nakakaapekto sa huling grado. Ang pagkakaiba sa pagitan ng isang N35 at isang N52 magnet higit sa lahat ay nagmumula sa kadalisayan ng pulbos, katumpakan ng pagkakahanay, at mga kondisyon ng sintering - hindi mula sa iba't ibang materyal.

Sistema ng Marka: Ano ang Talagang Ibig Sabihin ng N35 hanggang N52

Ang mga neodymium magnet ay ibinebenta sa mga pamantayang grado. Ang numerong sumusunod sa "N" ay direktang tumutukoy sa maximum na produkto ng enerhiya sa megagauss-oersteds (MGOe):

• N35 — Produktong enerhiya na ~35 MGOe (≈ 279 kJ/m³). Entry-level na grado, malawak na magagamit at cost-effective.
• N42 — Produktong enerhiya ng ~42 MGOe (≈ 334 kJ/m³). Isang sikat na balanse sa pagitan ng lakas at availability.
• N52 — Produktong enerhiya ng ~52 MGOe (≈ 414 kJ/m³). Ang pinakamataas na grade na available sa komersyo, na nangangailangan ng sobrang dalisay na haluang metal at tumpak na pagproseso.

Ang mga karagdagang suffix ng titik ay nagsasaad ng paglaban sa temperatura: ang mga payak na "N" na grado ay na-rate sa 80°C, habang ang mga markang "M," "H," "SH," "UH," at "EH" ay tumatagal ng hanggang 200°C. Ang mas mataas na paglaban sa temperatura ay nakakamit sa pamamagitan ng pagdaragdag ng dysprosium o terbium, na nagpapataas ng coercivity sa halaga ng isang bahagyang pinababang produkto ng enerhiya.

Real-World Strength: Mga Praktikal na Halimbawa

Ang mga abstract na magnetic properties ay nagiging makabuluhan kapag isinalin sa tunay na mga puwersang humahawak. Ang mga sumusunod na halimbawa ay naglalarawan kung ano ang maaaring gawin ng mga neodymium cylinder magnet sa karaniwang mga komersyal na laki:

Tandaan na ang mga puwersa ng paghila na ito ay sinusukat sa ilalim ng mga ideal na kondisyon (flat, malinis na ibabaw ng bakal, buong contact). Kahit na ang isang maliit na puwang ng hangin ay kapansin-pansing binabawasan ang epektibong puwersa - ang 1 mm na agwat ay maaaring mabawasan ang puwersa ng paghila ng 50% o higit pa depende sa laki at grado ng magnet.

Mga Limitasyon na Nakakaapekto sa Lakas ng Tunay na Mundo

Sa kabila ng kanilang pambihirang pagganap, ang mga neodymium cylinder magnet ay may mahusay na tinukoy na mga pisikal na limitasyon na dapat isaalang-alang ng mga inhinyero at user:

Sensitivity sa Temperatura

Ang mga karaniwang N-grade neodymium magnet ay nagsisimulang mawalan ng magnetization nang pabalik-balik sa itaas ng humigit-kumulang 80°C. Kung pinainit lampas sa Temperatura ng Curie na 310–340°C , sila ay permanenteng na-demagnetize. Sa kabaligtaran, ang mga alnico magnet ay nananatiling gumagana hanggang sa 550°C. Para sa mga application na may mataas na temperatura, kinakailangan ang mga variant na may mas mataas na grado na may mga karagdagan ng dysprosium.

Brittleness at Fragility

Ang sintered NdFeB ay may mala-ceramic na microstructure. Maaaring pumutok o mabasag ang mga cylinder magnet kung bigla silang magkakabit o nalaglag sa matitigas na ibabaw. Hindi ito kahinaan sa kanilang mga magnetic properties — isa itong mekanikal na limitasyon ng proseso ng sintering na dapat pangasiwaan nang may naaangkop na paghawak at pag-mount.

Kaagnasan na Walang Patong

Ang uncoated na NdFeB ay mabilis na nag-oxidize sa mahalumigmig na mga kapaligiran, na bumubuo ng pulbos na ibabaw na nagpapasama sa integridad ng istruktura at magnetic na pagganap. Ang nickel o zinc coatings na inilapat sa panahon ng pagmamanupaktura ay gumagana, hindi lamang kosmetiko - ang pinsala sa coating ay maaaring magsimula ng kaagnasan na unti-unting nagpapahina sa magnet.

Bakit Nahihigitan ng Neodymium Cylinder Magnets ang Iba Pang Mga Hugis para sa Maraming Gamit

Kung ikukumpara sa mga disc magnet (napakababang ratio ng taas-sa-diameter), block magnet, o ring magnet, ang mga cylinder ay nag-aalok ng praktikal na kumbinasyon ng mga pakinabang:

• Nahuhulaang field geometry — Ginagawa ng axial symmetry na diretso ang mga kalkulasyon ng magnetic field, na mahalaga para sa disenyo ng engineering.
• Malakas na mukha ng poste — Ang mga flat circular na dulo ay tumutok nang maayos sa flux, na gumagawa ng mataas na lakas ng surface field na kapaki-pakinabang para sa sensing at clamping.
• Maraming nagagawang aspect ratio — Sa pamamagitan ng pagbabago sa ratio ng haba-sa-diameter, ang parehong materyal ay maaaring i-optimize para sa iba't ibang mga profile ng field: ang mga maiikling cylinder ay gumagawa ng isang malawak, mababaw na field habang ang mga mahahabang cylinder ay gumagawa ng isang mas makitid, mas malalim na field.
• Pagkakatugma sa mga rotational system — Ang mga silindro ay natural na magkasya sa mga butas, housing, at rotor, na ginagawa itong isang karaniwang form factor sa mga motor, actuator, at encoder.

Ang mga disc magnet, habang magkatulad, ay may mas mataas na demagnetization factor dahil sa kanilang malaking bahagi ng mukha na may kaugnayan sa kanilang kapal, na ginagawang medyo hindi gaanong mahusay sa bawat yunit ng dami ng materyal. Para sa mga application kung saan parehong mahalaga ang pull force at compact length, kadalasan ang cylinder geometry ang pinakamainam na pagpipilian.
