Paano Piliin ang Tamang NdFeB Magnet para sa Iyong Aplikasyon?

Ang pagpili ng tamang NdFeB (Neodymium Iron Boron) magnet ay bumaba sa limang pangunahing salik: grade (magnetic strength), maximum operating temperature, uri ng coating, hugis at sukat, at direksyon ng magnetization . Kunin ang limang parameter na ito nang tama, at ang magnet ay gagana nang maaasahan sa iyong aplikasyon sa loob ng maraming taon. Makaligtaan ang kahit isa, at nanganganib ka sa demagnetization, corrosion failure, o mechanical mismatch. Ang gabay na ito ay gagabay sa iyo sa bawat desisyon sa sistematikong paraan.

Unawain ang Sistema ng Grado Bago ang Anumang Iba Pa

NdFeB magnet ay inuri ayon sa grado, na ipinahayag bilang isang numero na sinusundan ng isa o dalawang titik — halimbawa, N35, N42, N52, o N35SH. Ang numero ay nagpapahiwatig ng maximum na produkto ng enerhiya sa MGOe (Megagauss-Oersteds) , na isang direktang sukatan ng magnetic energy density. Ang mga titik ay nagpapahiwatig ng klase ng thermal performance ng magnet.

Narito ang isang breakdown ng mga karaniwang grado at ang kanilang mga tipikal na produkto ng enerhiya:

Isang praktikal na tuntunin: huwag awtomatikong piliin ang pinakamataas na grado . Ang mas matataas na grado ay mas mahirap i-machine, mas malutong, at maaaring may mas mababang coercivity - ibig sabihin, mas madaling mag-demagnetize ang mga ito sa matataas na temperatura. Itugma ang grado sa aktwal na lakas ng field na kinakailangan sa iyong disenyo.

Itugma ang Rating ng Temperatura sa Iyong Operating Environment

Ang temperatura ay ang pinaka-karaniwang hindi napapansin na detalye kapag pumipili NdFeB magnet . Ang mga karaniwang N-grade magnets (walang suffix) ay may maximum na operating temperature na lamang 80°C . Ang paglalantad sa kanila sa mas mataas na temperatura ay nagdudulot ng hindi maibabalik na demagnetization - isang pagkabigo na hindi maitatama nang walang remagnetizing.

Ang suffix ng titik sa grado ay nagpapahiwatig ng mataas na temperatura na coercivity class:

• Walang suffix (hal., N42): Max operating temperatura 80°C
• M (hal., N42M): Hanggang 100°C
• H (hal., N42H): Hanggang 120°C
• SH (hal., N38SH): Hanggang 150°C
• UH (hal., N35UH): Hanggang 180°C
• EH (hal., N33EH): Hanggang 200°C
• AH (hal., N30AH): Hanggang 220°C

Halimbawa, ang isang de-koryenteng sasakyang pang-traksyon na motor ay maaaring makakita ng mga temperatura na 120–150°C sa loob ng rotor assembly. Sa kasong ito, ang isang N42H o N38SH na grado ay ang naaangkop na pagpipilian. Ang paggamit ng karaniwang N42 ay magreresulta sa pagkawala ng field sa loob ng unang operating cycle sa matataas na temperatura.

Isaalang-alang din ang magnet koepisyent ng temperatura ng remanence , na karaniwang −0.11% hanggang −0.12% bawat °C para sa NdFeB. Ang magnet na na-rate sa 1.30 T sa 20°C ay magbubunga ng humigit-kumulang 1.17 T sa 120°C — isang 10% na pagbawas na dapat isama sa iyong magnetic circuit na disenyo.

Piliin ang Tamang Coating para sa Iyong Kapaligiran

NdFeB magnet ay lubhang madaling kapitan sa kaagnasan. Ang base alloy ay naglalaman ng mga elementong bakal at bihirang lupa na mabilis na kalawang sa mahalumigmig o agresibong kemikal na mga kapaligiran na walang proteksiyon na patong. Ang pagpili ng maling patong ay isa sa mga pangunahing sanhi ng napaaga na pagkabigo ng magnet sa larangan.

Mga Karaniwang Opsyon sa Coating at Ang mga Katangian Nito

Tandaan na ang kapal ng coating ay direktang nakakaapekto sa dimensional tolerances. Kung ang iyong disenyo ay may masikip na mga clearance — halimbawa, isang rotor slot na may 0.1 mm tolerance — ang 20 μm nickel layer ay dapat isaalang-alang sa machined na sukat ng magnet.

Tukuyin ang Hugis at Mga Dimensyon Batay sa Iyong Magnetic Circuit

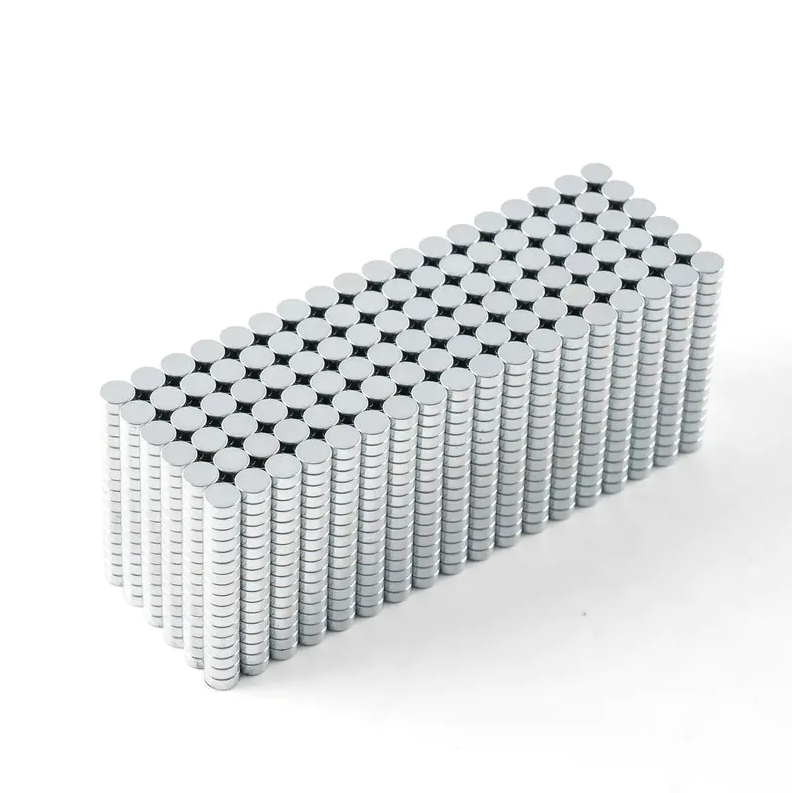

NdFeB magnet ay ginawa sa isang malawak na hanay ng mga karaniwang hugis: mga bloke, disc, singsing, arko, rod, at custom na profile. Ang hugis na pipiliin mo ay dapat magsilbi sa iyong magnetic circuit geometry, hindi ang kabaligtaran.

Kabilang sa mga pangunahing sukat na pagsasaalang-alang ang:

• Length-to-diameter (L/D) ratio para sa cylindrical magnets: Ang isang L/D ratio sa itaas 0.7 ay karaniwang ginustong upang maiwasan ang self-demagnetization mula sa shape factor.
• Arc magnets para sa mga motor: Ang panloob at panlabas na radius, anggulo ng arko (hal., 45°, 60°, 90°), at kapal ay lahat ay nakakaapekto sa density ng flux sa air gap. Kahit na ang 1° deviation sa arc angle ay maaaring ilipat ang back-EMF waveform sa isang BLDC motor.
• Ring magnets para sa axial flux machine: Ang pagkakapareho ng kapal ng pader na ±0.05 mm ay kadalasang kritikal para sa balanseng pagganap.
• Mga marka ng pagpapaubaya: Ang mga karaniwang pagpapaubaya ay karaniwang ±0.1 mm para sa sintered NdFeB. Ang precision grinding ay maaaring makamit ang ±0.02 mm ngunit pinapataas ang gastos at lead time.

Para sa paghawak ng mga magnet na ginagamit sa mga fixture o latches, ang puwersa ng paghila ay lubos na nakadepende sa air gap. Ang disc magnet na na-rate sa 10 kg pull force sa 0 mm gap ay magbubunga ng mas mababa sa 1 kg sa 3 mm air gap — isang factor ng sampung drop dahil sa air gap reluctance lang.

Tukuyin ang Direksyon ng Magnetization para sa Iyong Assembly

NdFeB magnet maaaring ma-magnetize sa iba't ibang direksyon na may kaugnayan sa kanilang geometry. Ang pinakakaraniwang opsyon ay axial (sa pamamagitan ng kapal), diametric (sa buong diameter), at radial (mula sa gitna palabas). Ang pagtukoy sa maling direksyon ng magnetization ay magreresulta sa isang magnet na hindi magagamit sa iyong pagpupulong, kahit na ang bawat iba pang parameter ay tama.

• Axial magnetization: Standard para sa karamihan ng mga disc at block magnet. Ang hilaga at timog pole ay nasa patag na mukha.
• Diametric magnetization: Karaniwan para sa mga cylindrical rod na ginagamit sa mga sensor at linear actuator. Ang mga poste ay nasa magkabilang panig ng silindro.
• Radial magnetization: Ginagamit sa mga ring magnet para sa mga DC motor at ilang partikular na configuration ng loudspeaker. Nangangailangan ng espesyal na magnetizing fixtures at mas kumplikado sa paggawa.
• Multi-pole magnetization: Inilapat sa mga singsing o arko sa mga stepper motor at mga aplikasyon ng encoder. Ang isang singsing ay maaaring magkaroon ng 8, 16, o kahit 32 pole na may alternating hilaga-timog na mga rehiyon.

Palaging kumpirmahin ang direksyon ng magnetization gamit ang Gauss meter o Hall probe bago isama ang mga magnet sa isang assembly, lalo na sa mga multi-pole configuration kung saan ang mga polarity error ay maaaring magdulot ng rotor imbalance.

Account para sa Mechanical Properties at Handling Constraints

Ang mga NdFeB magnet ay sintered na mala-ceramic na materyales. Sila ay matigas ngunit malutong , na may compressive strength na humigit-kumulang 1,050 MPa ngunit isang flexural strength na 250 MPa lamang. Nangangahulugan ito na kaya nilang mapaglabanan ang compression ngunit mabibiyak o mabibiyak sa ilalim ng baluktot, epekto, o tensile stress.

Mga kinakailangan sa praktikal na pangangasiwa upang magplano para sa:

• Ang mga malalaking magnet (higit sa 50 mm sa anumang dimensyon) ay nangangailangan ng mga fixture o spacer sa panahon ng pagpupulong upang maiwasan ang hindi makontrol na atraksyon at impact fracture.
• NdFeB magnet should not be drilled or cut after magnetization — the heat and mechanical stress will cause demagnetization and cracking. Always specify holes and slots in the green machining stage.
• Ang malagkit na pagbubuklod ay karaniwan para sa pag-mount; gayunpaman, ang adhesive ay dapat na na-rate para sa operating temperature at ang differential thermal expansion sa pagitan ng magnet (coefficient ~5 × 10⁻⁶/°C) at ang steel housing (~11 × 10⁻⁶/°C).
• Ang mga pacemaker, credit card, at mekanikal na relo ay dapat na panatilihing hindi bababa sa 10–15 cm ang layo sa panahon ng paghawak ng mga high-grade na magnet.

Gumamit ng Desisyon Framework para Magsama sa Tamang Detalye

Kapag nag-sourcing NdFeB magnet para sa isang bagong aplikasyon, ang pagsasaayos sa mga tanong na ito ay sistematikong mag-aalis ng mga hindi angkop na opsyon:

1. Ano ang pinakamataas na temperatura na maaabot ng magnet sa serbisyo? → Tinutukoy nito ang grade suffix (walang suffix, M, H, SH, UH, EH, o AH).
2. Anong flux density o pull force ang kinakailangan sa working point? → Tinutukoy nito ang pinakamababang produkto ng enerhiya at samakatuwid ay ang numerical grade (hal., N35 vs. N48).
3. Ano ang pagkakalantad sa kapaligiran? → Tinutukoy nito ang patong (Ni para sa tuyo sa loob ng bahay, epoxy o Parylene para sa mahalumigmig o kemikal na kapaligiran).
4. Anong hugis at direksyon ng magnetization ang kailangan ng magnetic circuit? → Tinutukoy nito ang geometry at oryentasyon.
5. Ano ang kailangan ng mga dimensional tolerance? → Tinutukoy nito kung sapat na ang mga standard sintering tolerances o precision grinding ay kailangan.
6. Anong dami ang kinakailangan at sa anong dalas ng paghahatid? → Nakakaapekto ito kung mas praktikal ang mga karaniwang laki ng catalog o custom na tool.

Ang pagpapatakbo ng finite element magnetic simulation (FEM) gamit ang aktwal na data ng B-H curve para sa iyong napiling grado — hindi pinasimpleng mga pagpapalagay — ay lubos na inirerekomenda bago i-finalize ang detalye para sa anumang application na may mataas na volume o kritikal sa kaligtasan.

I-verify ang Kalidad sa Pamamagitan ng Standardized Testing

Kapag natukoy mo na ang isang target na detalye, humiling ng mga certified material test report (CMTR) o third-party na data ng pagsubok na nagkukumpirma sa mga sumusunod na parameter para sa bawat production batch:

• Remanence (Br) — na-verify sa pamamagitan ng isang naka-calibrate na fluxmeter, hindi lamang isang pang-ibabaw na pagbabasa ng Gauss
• Coercivity (Hcb at Hcj) — ang intrinsic coercivity Hcj ay lalong kritikal para sa mataas na temperatura na mga marka
• Maximum na produkto ng enerhiya (BHmax) — dapat nasa loob ng idineklara na window ng grado
• Mga resulta ng pagsubok sa spray ng asin — ASTM B117 o katumbas, tumugma sa detalye ng patong
• Ulat ng dimensional na inspeksyon — mga kritikal na dimensyon na na-verify laban sa pagguhit ng mga tolerance gamit ang CMM o optical measurement

Ang batch-to-batch consistency ay isang kilalang hamon sa sintered NdFeB production. Ang mga magnetikong katangian ay maaaring mag-iba nang ±3–5% sa pagitan ng mga batch ng furnace, na mahalaga sa mga aplikasyon ng katumpakan. Ang pagtukoy sa mga papasok na pamantayan sa inspeksyon sa iyong purchase order — hindi lamang umaasa sa self-certification ng supplier — ay isang praktikal na hakbang na pumipigil sa mga pagkabigo sa downstream na pagpupulong.
